隨著國內高精度加工設備的迅速發展及日益成熟,在數控分度盤、立式加工中心、立式車床、磨床等高精度數控加工設備上越來越多的放棄傳統設計,采用更好的交叉滾子軸承。其具備較高的旋轉精度和速度、較大的承載能力、較小的外形尺寸、較強的剛性等特點,具有很廣泛的用途及其它軸承無法比擬的優越性。

交叉圓柱滾子軸承

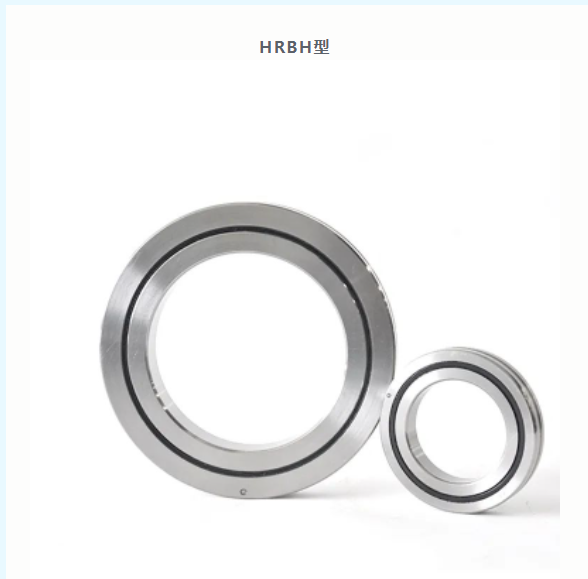

     HRBH型(內外圈整體不帶安裝孔),由于外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響,因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉但有尺寸小型化要求的場合。

HRU型(內外圈整體、帶安裝孔)，由于外圈和內圈都有安裝孔,安裝時不需要固體法蘭和支撐座。另外,由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉的場合。（如有需要交叉系列軸承的相關技術資料，請與我司人員聯系）

雙列交叉圓柱滾子軸承

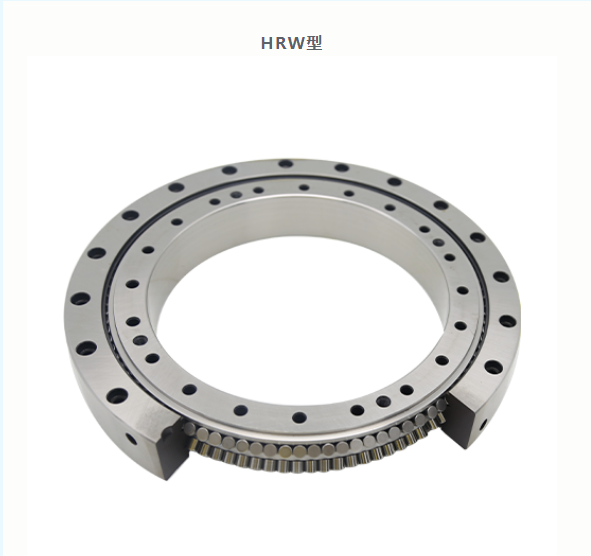

     HRW軸承的內圈和外圈采用一體化結構設計,由于對滾動面進行了雙列化并采用小直徑滾柱,滾柱數是傳統交叉滾柱軸環RU型*的約5倍(RW228型)。在保持緊湊性、提高剛性和精度的同時,還降低了扭矩。由于安裝用螺栓孔的尺寸和數量均采用最優設計,可減少安裝引起的滾動面變形，從而獲得穩定的旋轉性能。

交叉圓錐滾子軸承

交叉圓錐滾子軸承由兩列相互垂直的軸承滾道和滾子組成。滾子在滾道上交替排列,軸承裝配高度略高于單列圓錐滾子軸承。另外，軸承滾道的傾斜角和圓錐滾子幾何形狀保護軸承,在使用時不會出現應力集中問題。最后交叉圓錐滾子軸承的有效跨距比軸承寬度大很多倍。

等截面薄壁交叉滾子軸承

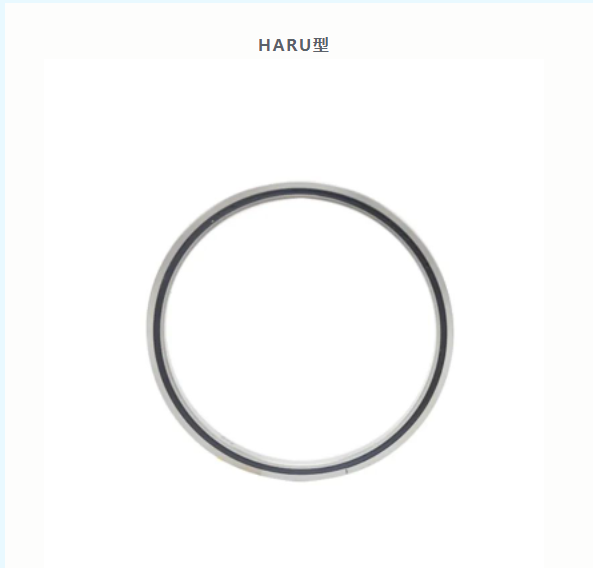

     由于外形尺寸被最大的微型化,且軸承又具有很高的剛性和旋轉精度以及復合承載能力,所以最用于工業用機器人的關節部或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量儀等場合應用。
